256灰階 3通道恆流LED驅動IC
電氣規格 (如无特殊说明VDD=5V, TA=
|
參數 |
代號 |
測試條件 |
Min |
Typ |
Max |
單位 |
|
|
||||||
|
LED 輸出電流 |
IO_* |
|
|
20 |
|
mA |
|
輸入壓降 |
VIH |
10 Lux |
0.7VDD |
|
|
V |
|
VIL |
100 Lux |
|
|
0.3VDD |
V |
|
|
滯后電壓 |
VH |
|
|
0.4 |
|
V |
|
工作頻率 |
FOSC |
|
|
800 |
|
KHz |
|
傳輸延後時間 |
tTD |
CL=15pF,DIN→ DOUT RL=10KΩ |
|
|
TBD |
ns |
|
下降時間 |
tfall |
CL=300pF IO_* |
|
|
TBD |
us |
|
資料傳送速度 |
FMAX |
Duty ratio50% |
|
800 |
|
Kbps |
|
輸入電容值 |
CI |
|
|
15 |
|
pF |
祼晶資料 :

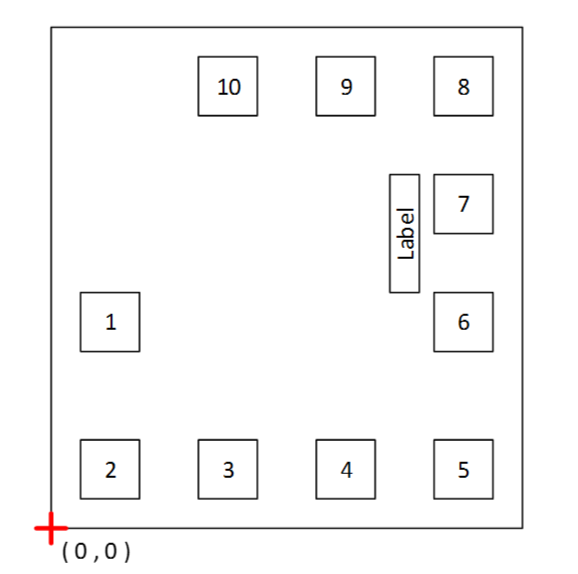

Figure 1. Pad location
Chip Size = 707 x 788 um2
|
|
|
Center Location |
|
||
|
Number |
Name |
X |
Y |
Width |
Length |
|
|
|||||
|
1 |
VDD |
82.5 |
315.45 |
80 |
80 |
|
2 |
DO |
82.5 |
92.5 |
80 |
80 |
|
3 |
IO_R |
233 |
92.5 |
80 |
80 |
|
4 |
IO_G |
383.5 |
92.5 |
80 |
80 |
|
5 |
IO_B |
534 |
92.5 |
80 |
80 |
|
6 |
VSS |
534 |
331.26 |
80 |
80 |
|
7 |
DI |
534 |
427.26 |
80 |
80 |
|
8 |
Test Pad |
543.79 |
629.01 |
60 |
60 |
§ LED全彩发光字灯串、LED全彩模组、 LED全彩软灯条硬灯条、LED护栏管。
§ LED点光源、LED像素屏,LED异形屏、各种电子产品、电器设备跑马灯。
